Válvulas, Manômetros e Conjunto de Segurança
para Caldeirões Industriais
Os caldeirões industriais que operam com vapor ou pressão exigem dispositivos de segurança confiáveis e corretamente especificados. Por isso, o Portal do Caldeirão disponibiliza uma linha completa de válvulas de segurança, manômetros e conjuntos de segurança, compatíveis com caldeirões industriais de diferentes marcas e configurações.
Todos os componentes são fornecidos com manual de instruções em português e certificado de calibração, assegurando instalação adequada, leitura precisa e conformidade com os requisitos técnicos de operação.
As soluções apresentadas nesta página foram selecionadas para garantir
segurança operacional, controle de pressão e confiabilidade, atendendo às necessidades de cozinhas profissionais e da indústria alimentícia.

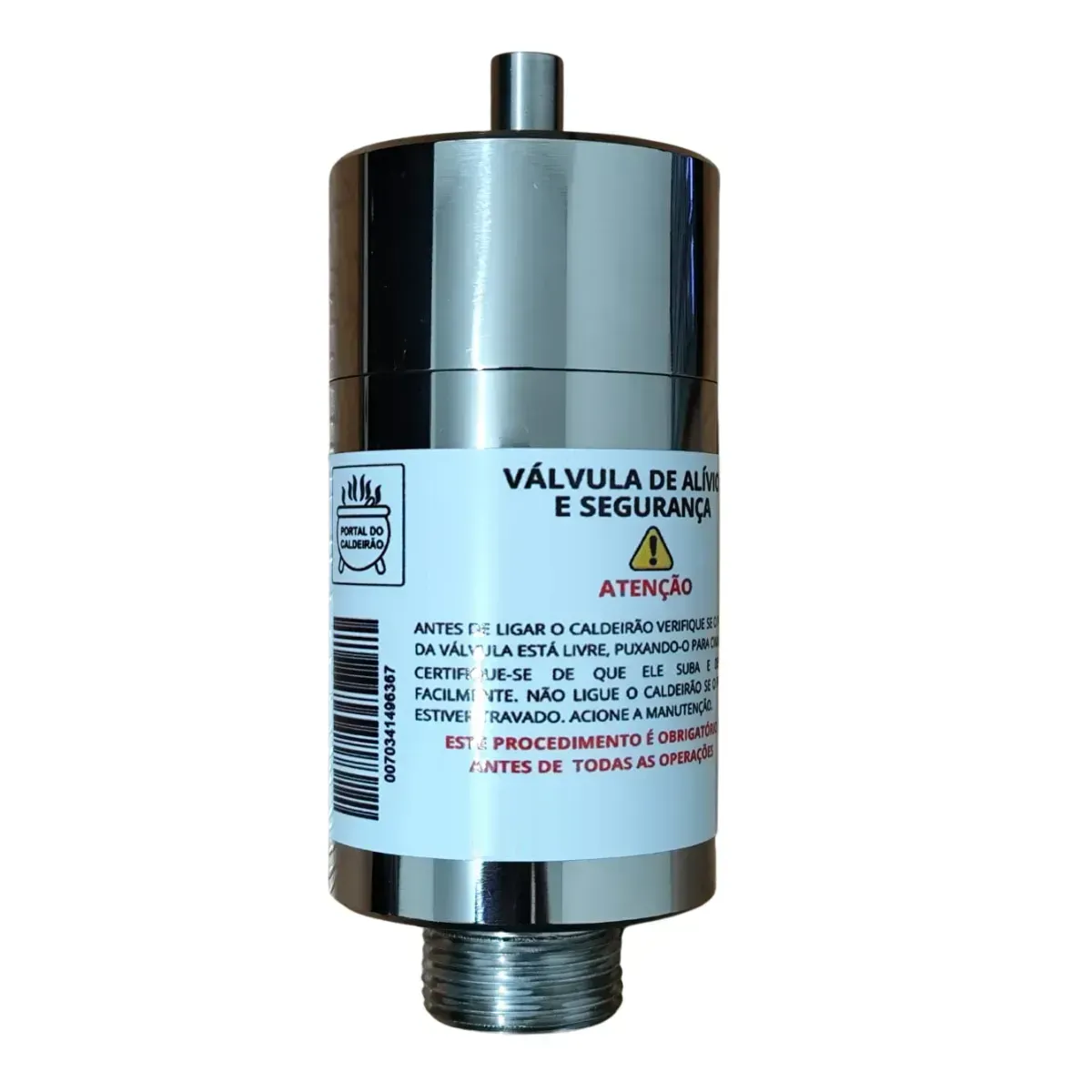

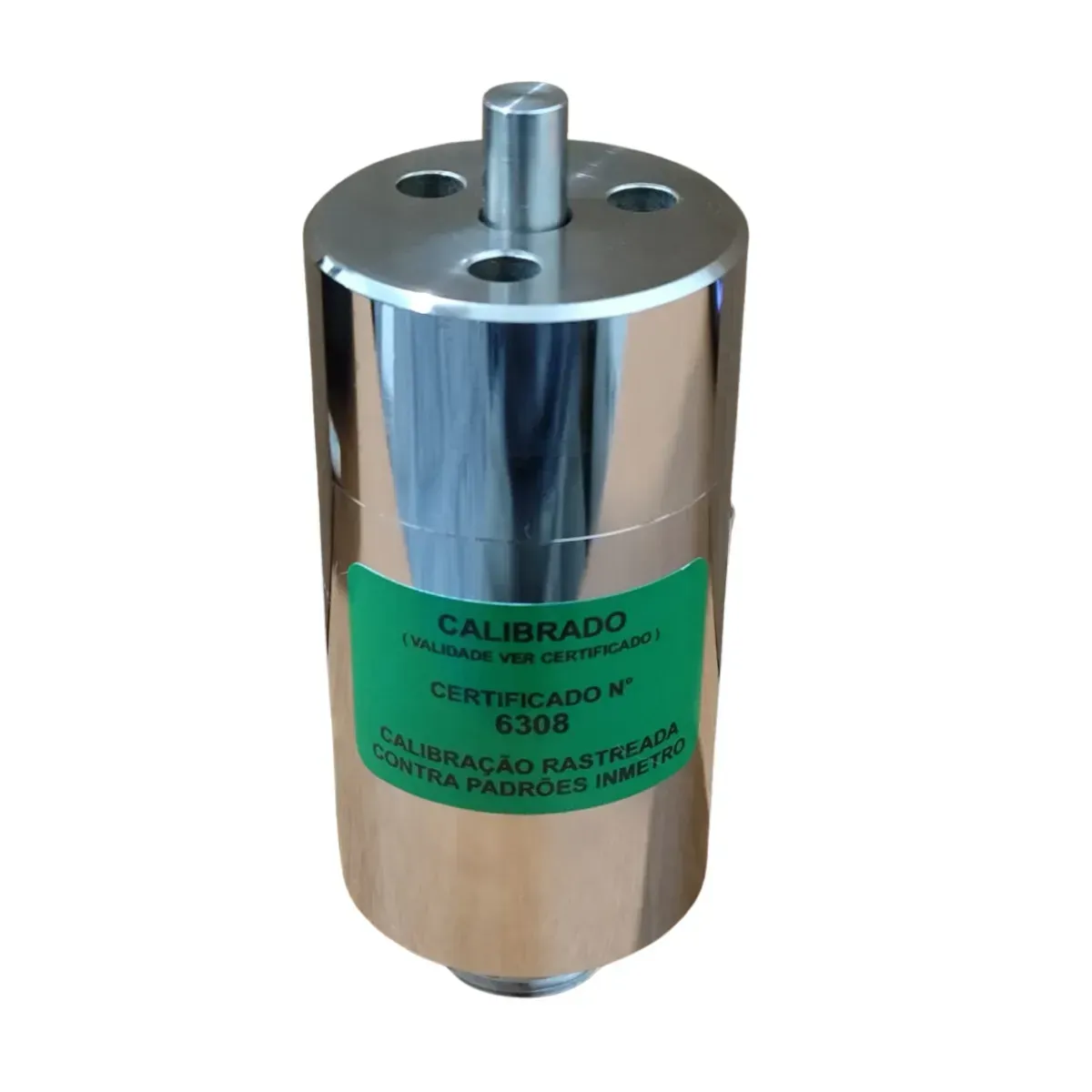

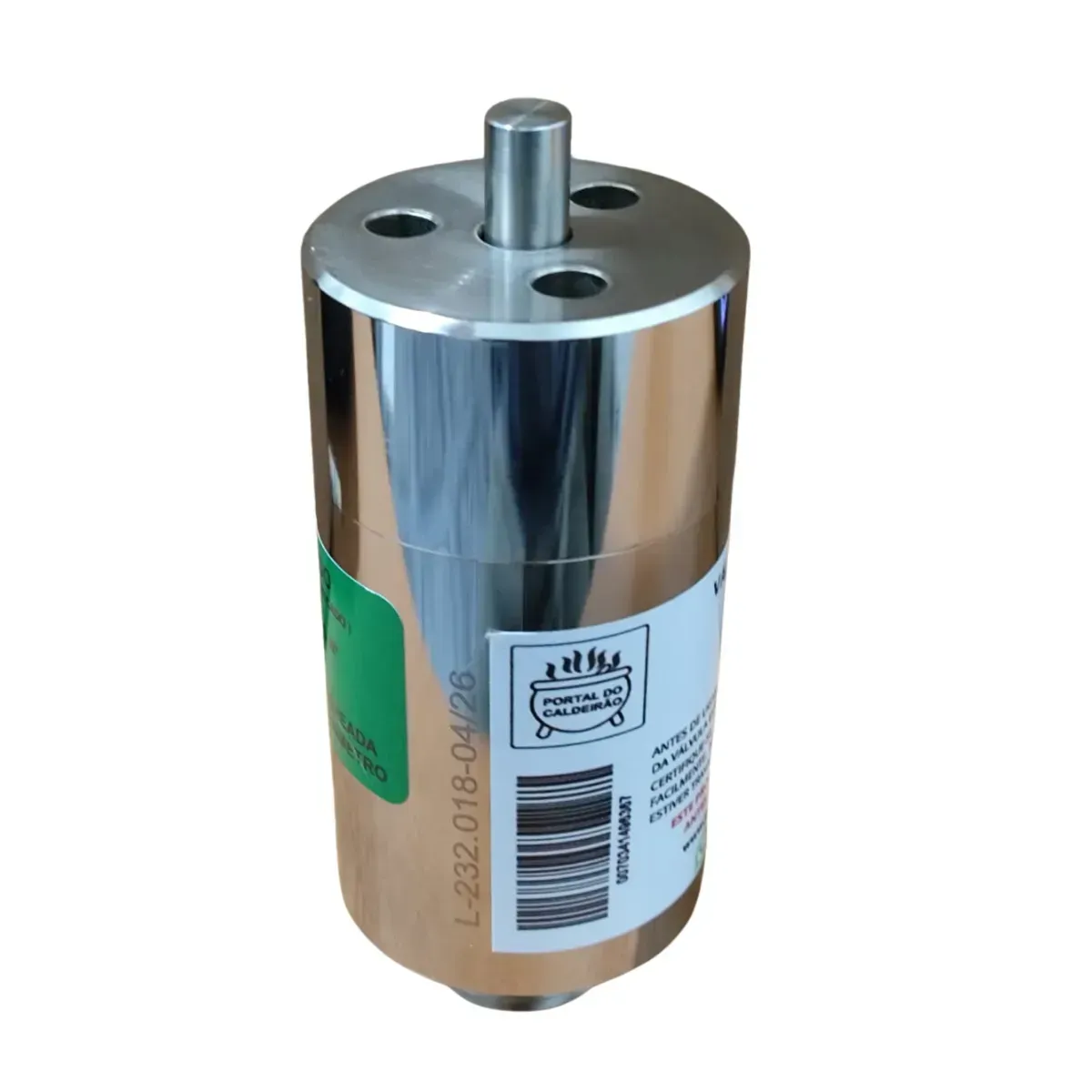

Válvula de segurança para caldeirão industrial VASC-01
(uso na camisa Geradora de vapor).
Válvula de segurança para a camisa geradora de vapor dos caldeirões industriais, pode ser aplicada em qualquer marca ou modelo de caldeirão com pressão de trabalho de 0,5 kgf/cm².
- Pressão de abertura inicial 0,3 kgf/cm².
- Set Point = Pressão de trabalho 0,5 kgf/cm².
- Diferencial = 0, 2 kgf/cm².
- Conexão 3/4 BSP.
- Corpo, conexão e tampa em alumínio Billet com níquel cromo duro.
- Pino do Venturi em aço inoxidável
- Mola aço inoxidável
- Venturi em aço inoxidável
Todas as válvulas são fornecidas com certificado de calibração padrão ASME.

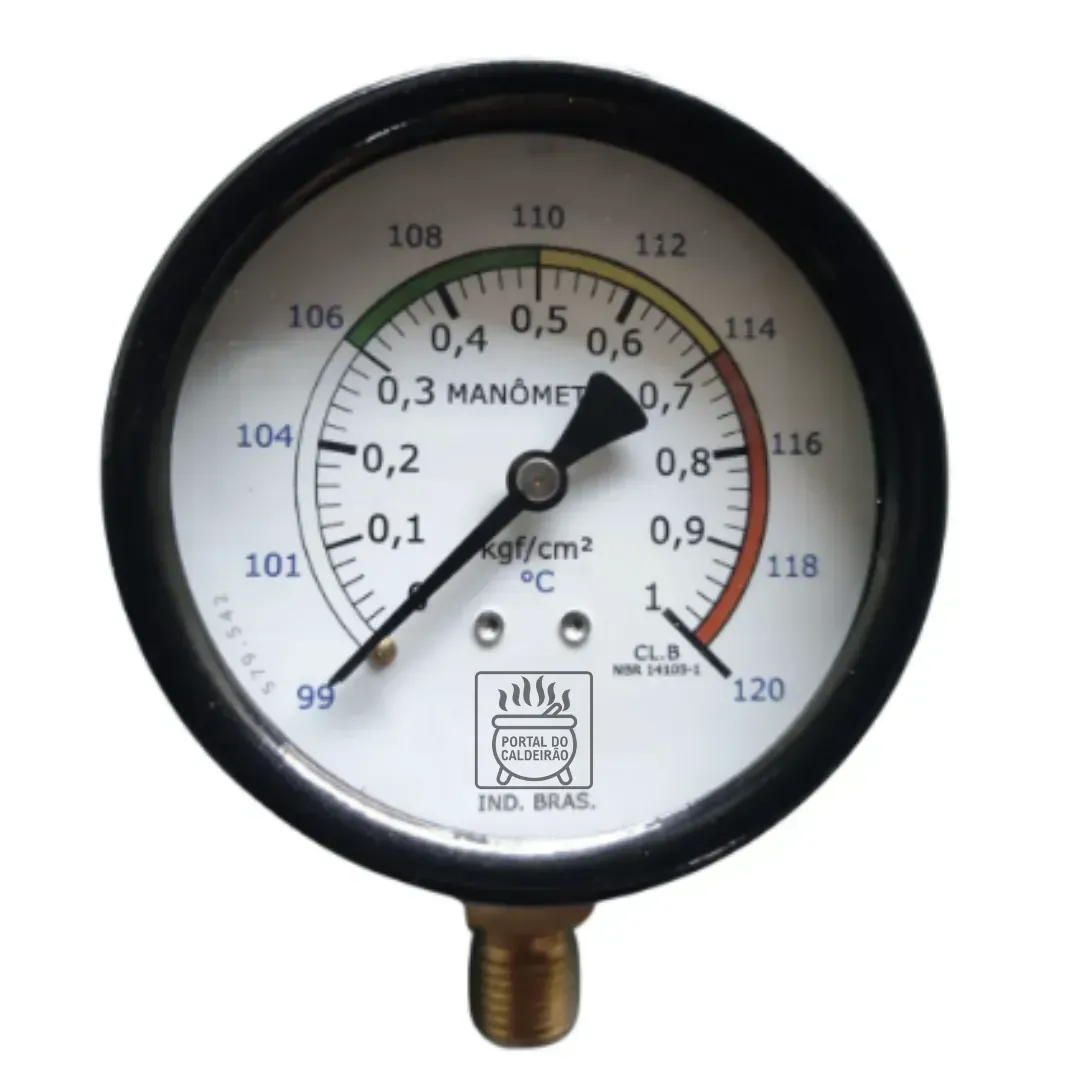

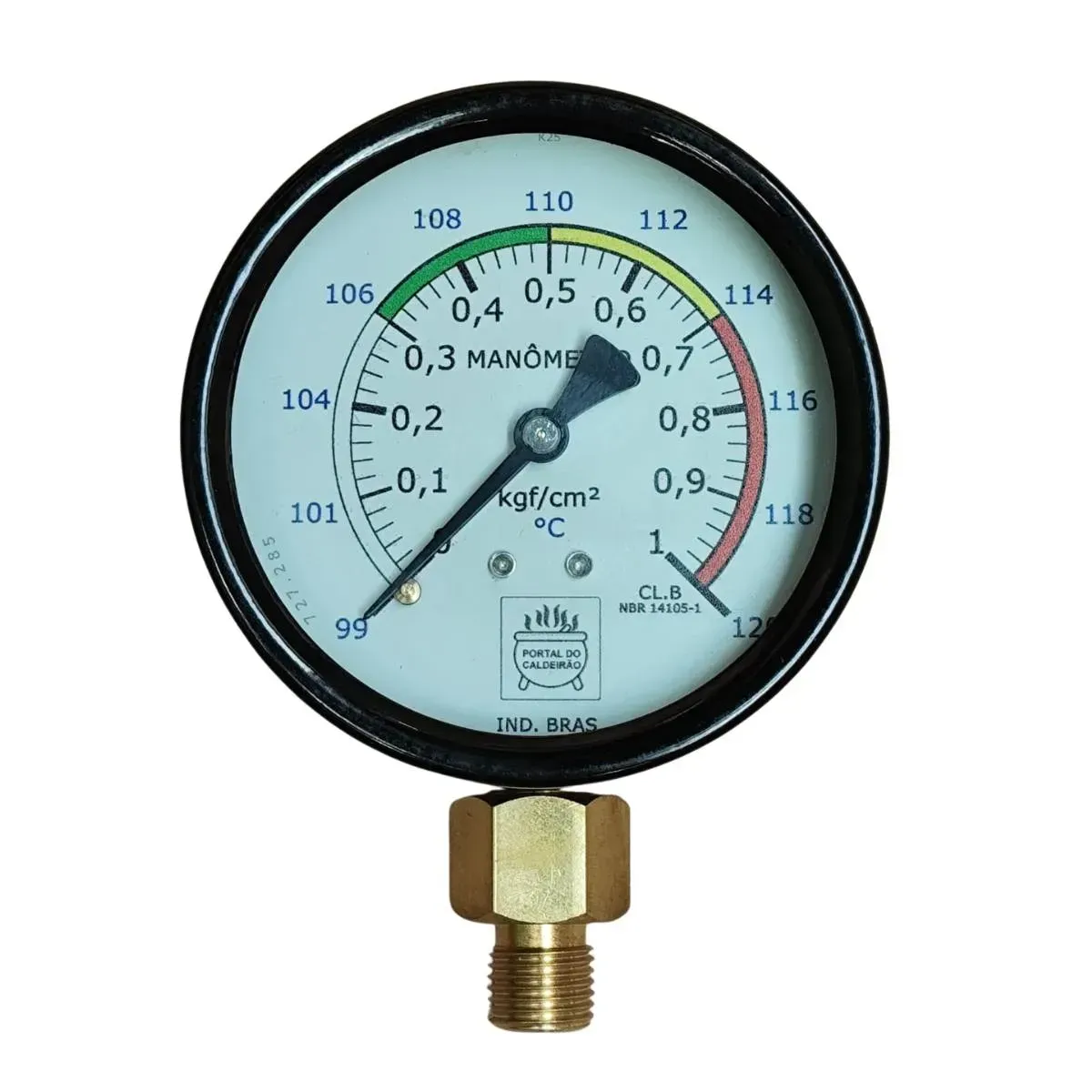

Manômetro para caldeirão industriais MAN-01E
O Manômetro MAN-01E foi desenvolvido exclusivamente para uso em caldeirões já com escala de pressão e temperatura da camisa geradora de vapor em um só manômetro.
Pela pressão é possível saber qual a temperatura da camisa geradora de vapor naquele momento. O manômetro MAN-01E pode ser instalado em qualquer caldeirão do mercado, de qualquer marca, modelo ou fabricante.

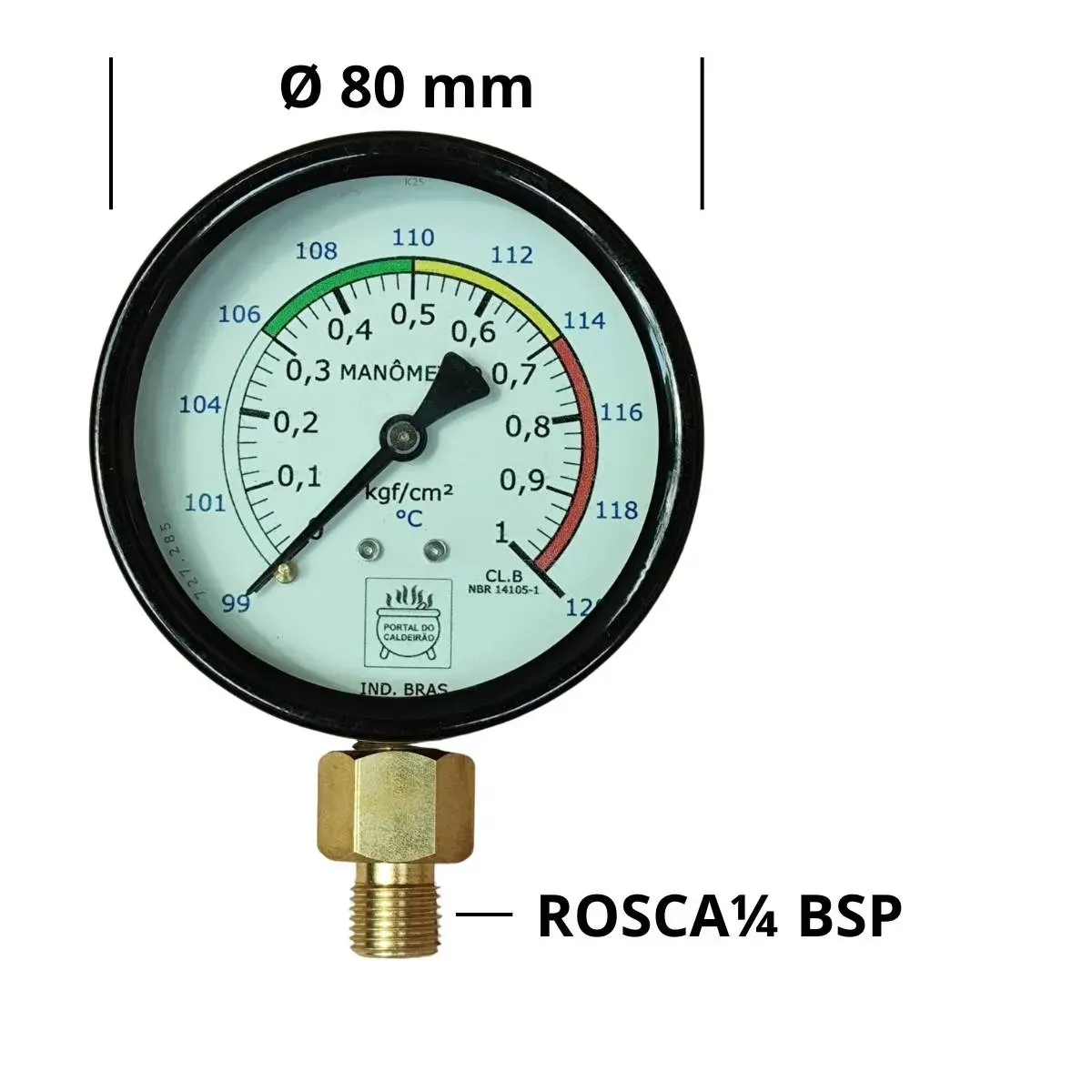

- Manômetro de 80 mm.
- Tipo reto com visor de vidro seco.
- Escala de 99 a 120 °C = indica a temperatura da camisa de vapor
- Escala de 0 a 1 kgf/cm² = indica a pressão da camisa de vapor.
- Caixa com pintura epóxi na cor preta.
- Escalas com barras em 3 cores, normal, atenção e perigo.
- Conexão de 1/4 BSP.

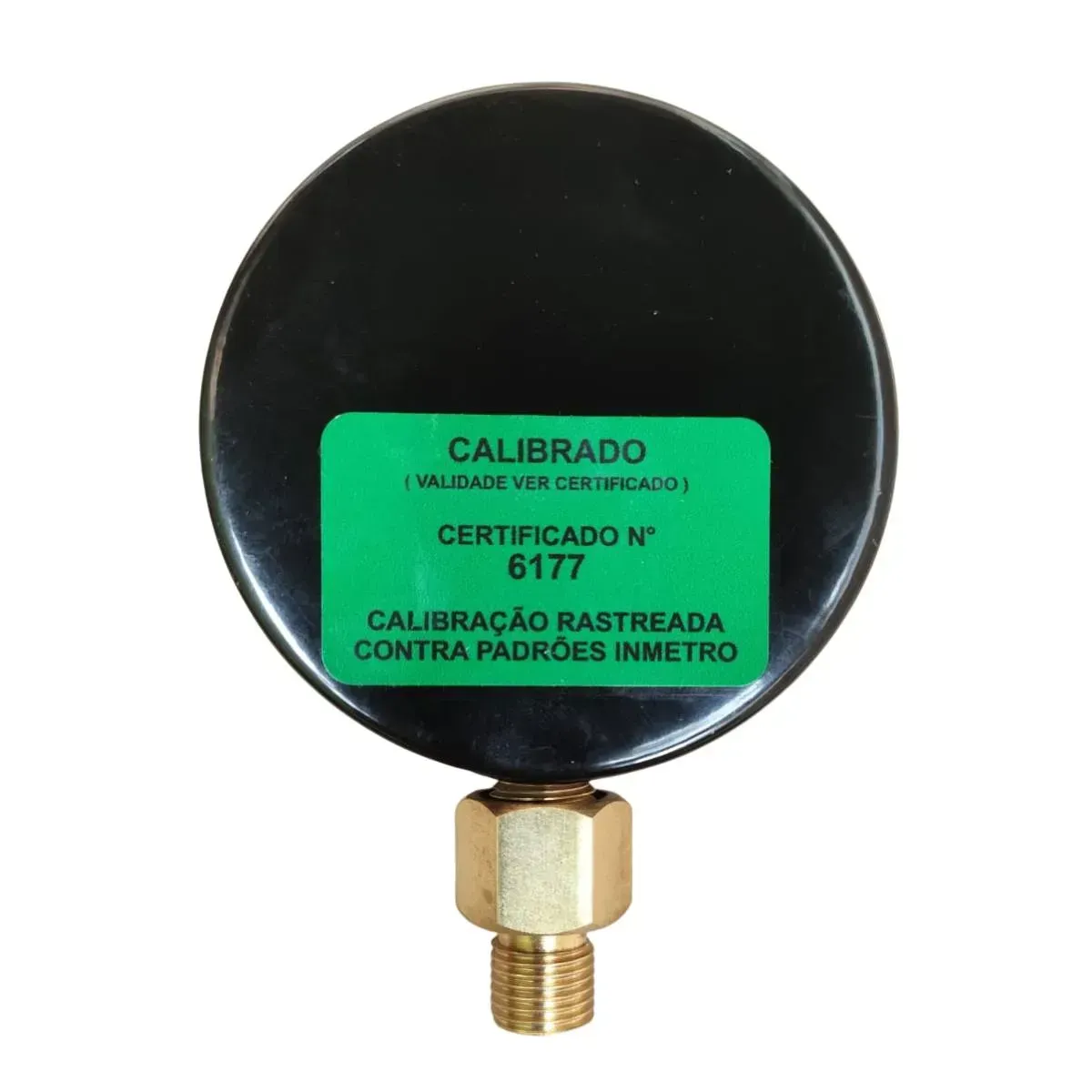

Todos os manômetros são fornecidos com certificado de calibração rastreável a RBC (Rede Brasileira de Calibração - INMETRO)

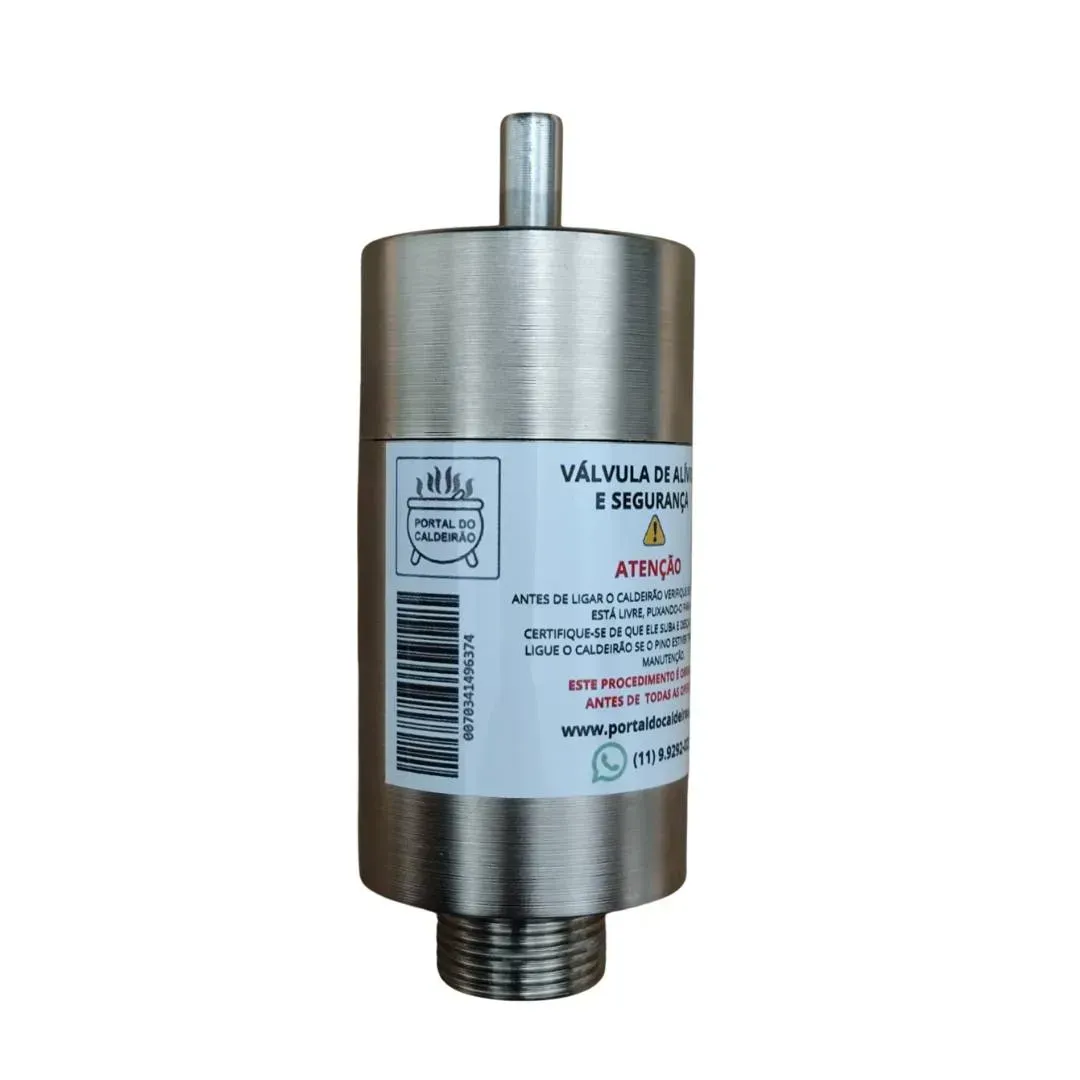

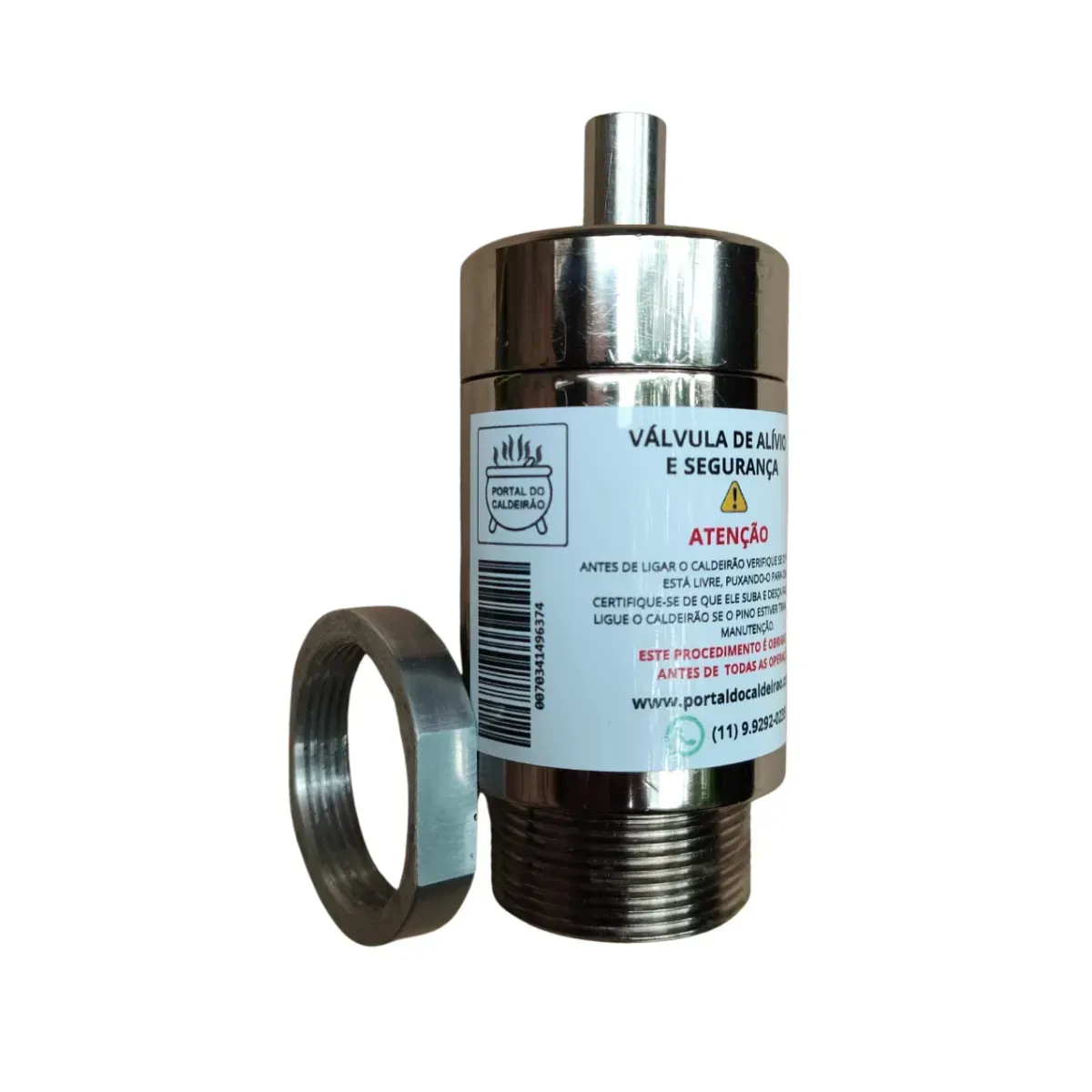

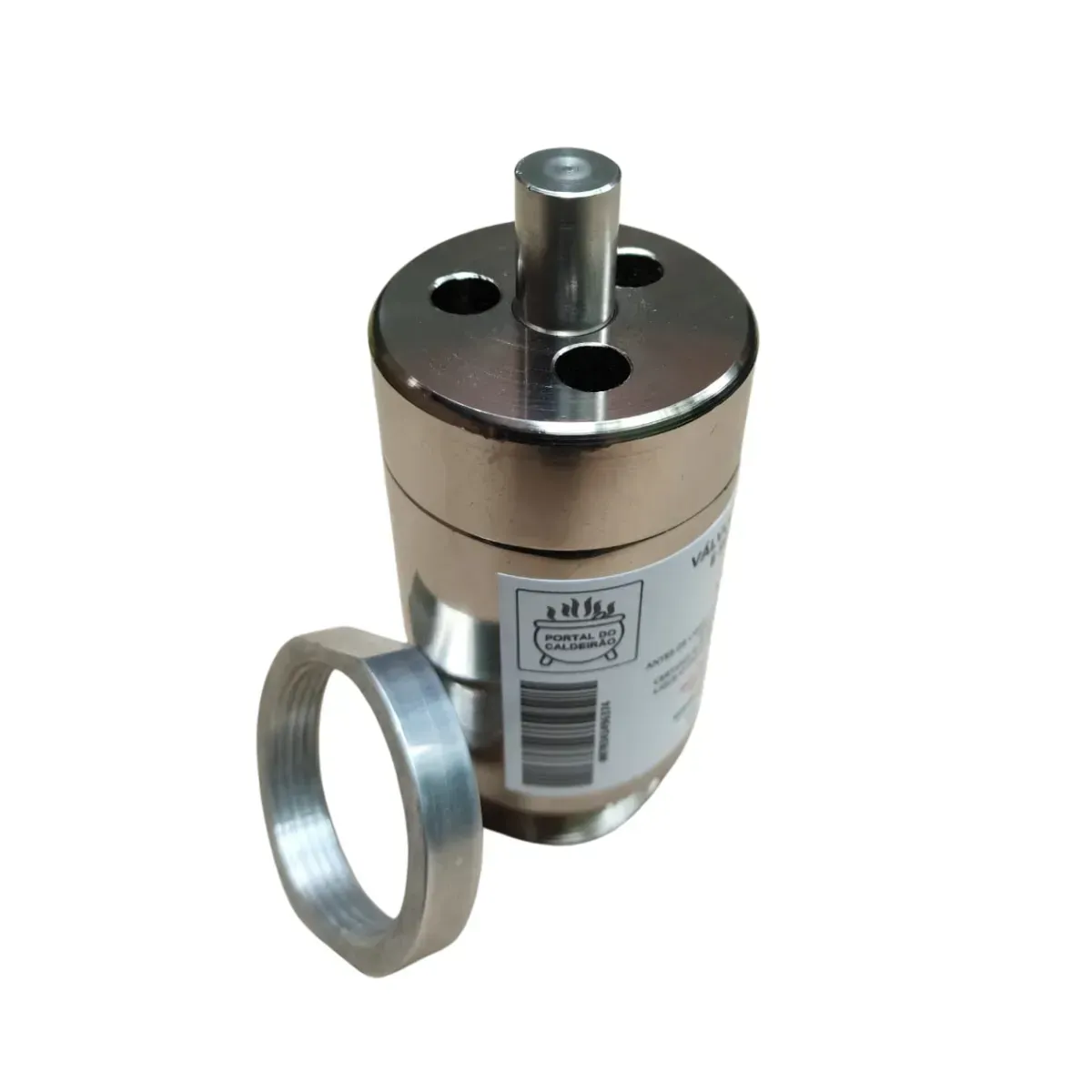

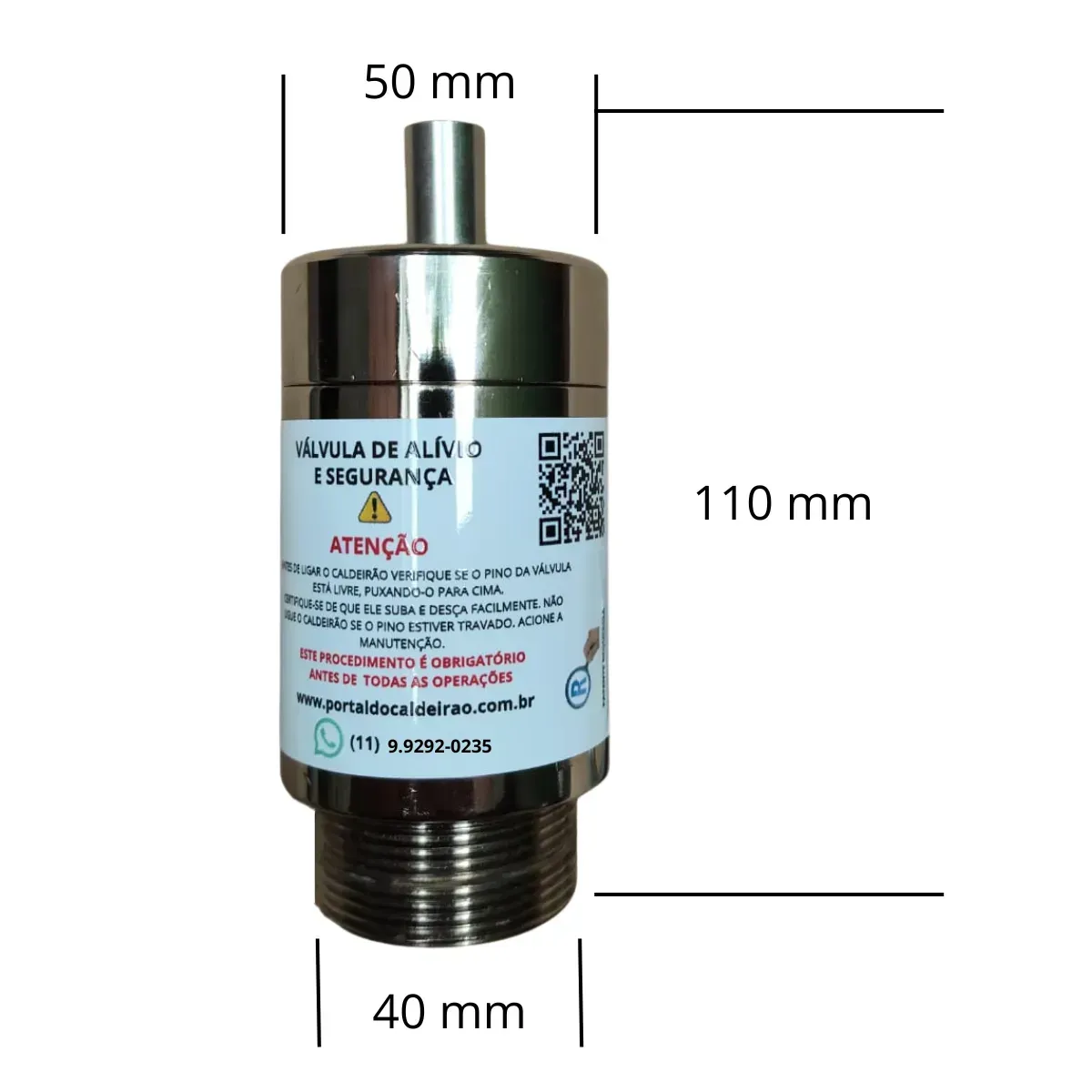

Válvula de segurança para a tampa do caldeirão autoclave VAST-02
Válvula de segurança para a tampa do caldeirão autogerador de vapor dos caldeirões industriais, pode ser aplicada em qualquer marca ou modelo de caldeirão autoclavado.
- Pressão de abertura inicial 0,075 kgf/cm².
- Set Point = Pressão de trabalho 0,1 kgf/cm².
- Diferencial = 0, 02 kgf/cm².
- Conexão 1" com porca e aruela de vedação.
- Corpo, conexão e tampa em alumínio Billet com níquel cromo duro.
- Venturi em aço inoxidável
- Não possui mola, trabalha com peso como todas as panelas de pressão.
Características da Válvula:
- Sem ajustes ou componentes que possam descalibrar
- Fácil manutenção e limpeza
- Certificado de calibração padrão ASME incluído
Essa válvula é projetada para oferecer confiabilidade e precisão, com uma manutenção simples e eficiente."

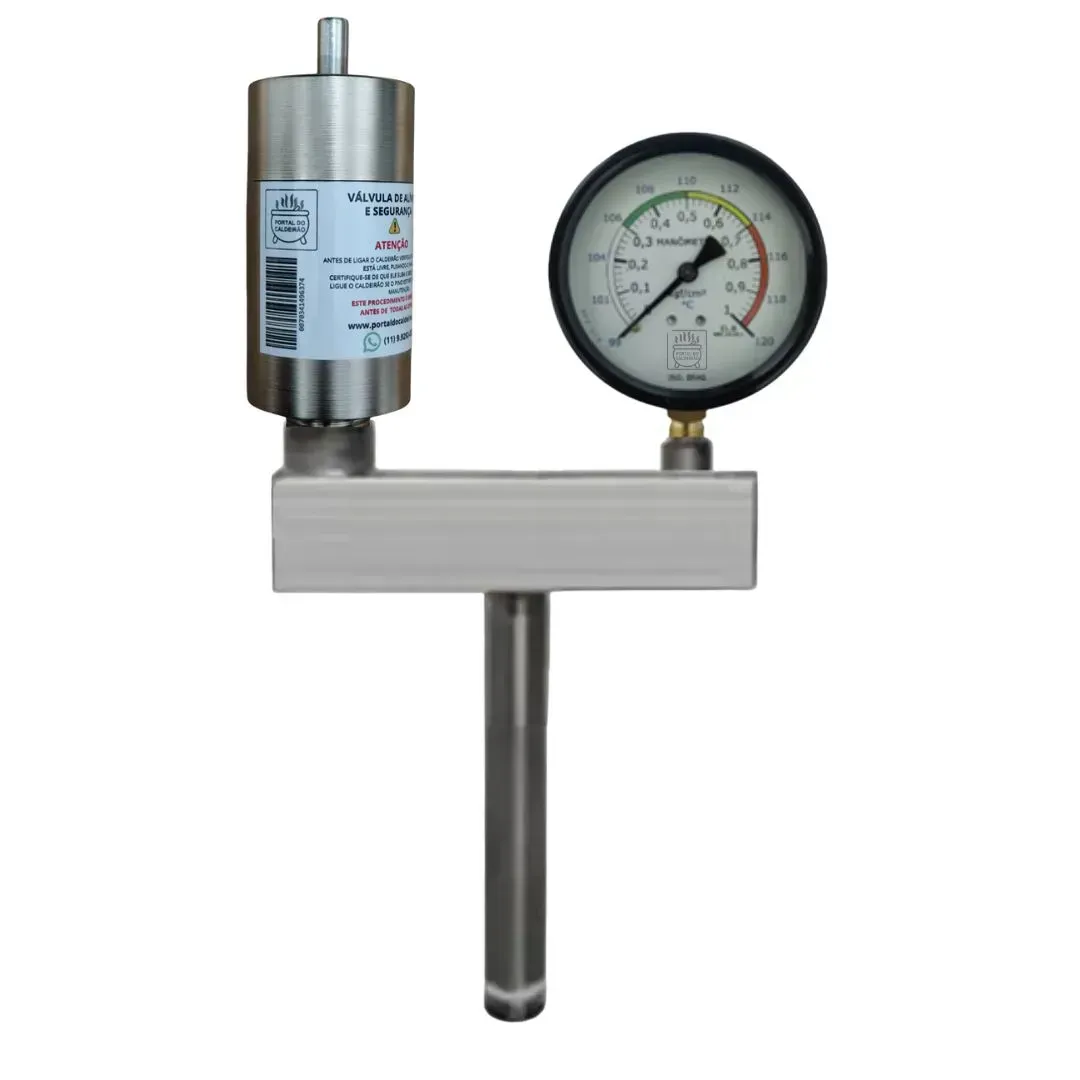

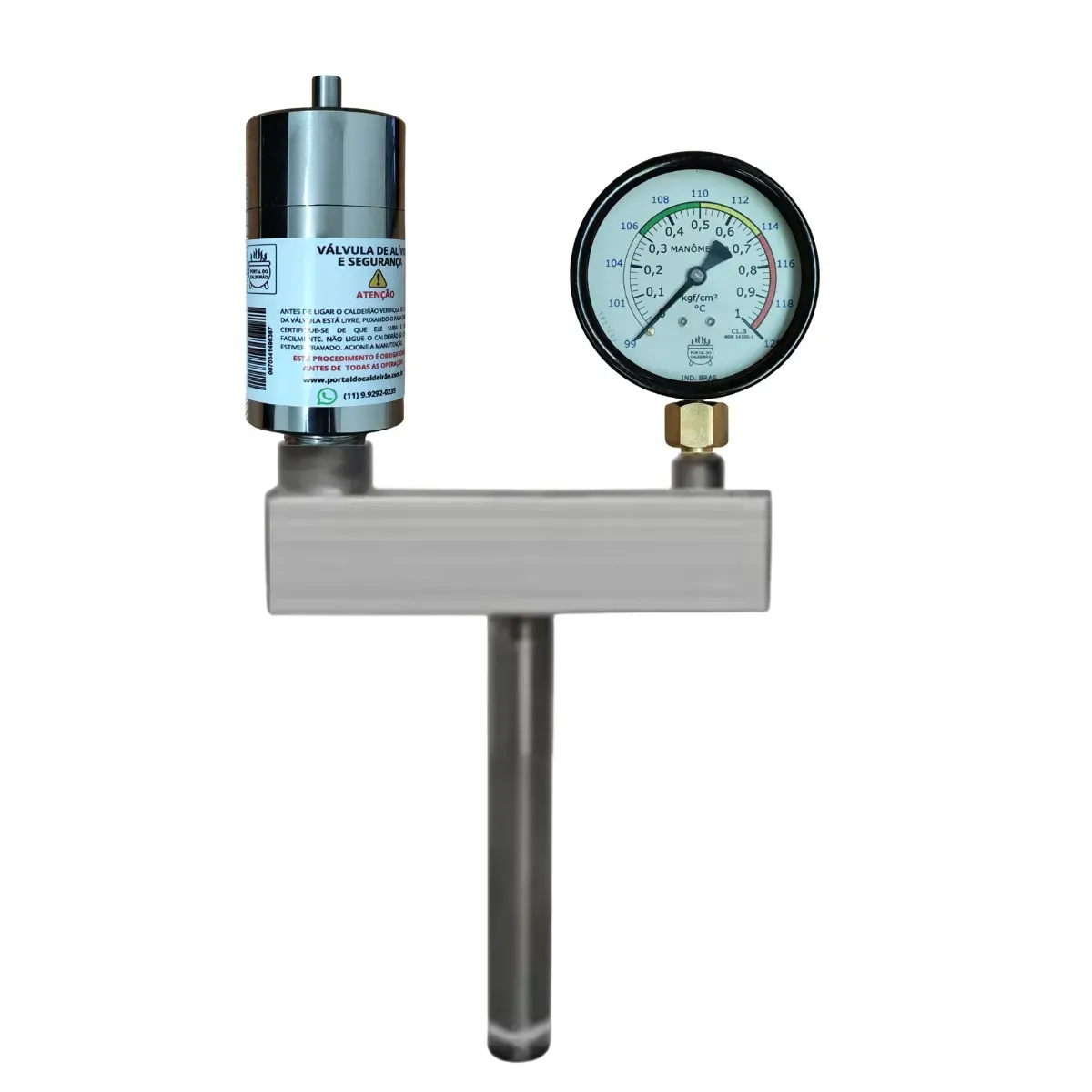

Conjunto de segurança para caldeirão industrial, com válvula de segurança
e manômetro modelo CS1V1M-01
1 - VÁLVULA DE SEGURANÇA = VASC-01
- Pressão de abertura inicial 0,3 kgf/cm².
- Set Point = Pressão de trabalho 0,5 kgf/cm².
- Diferencial = 0, 2 kgf/cm².
- Conexão 3/4 BSP.
- Corpo, conexão e tampa em alumínio Billet com níquel cromo duro.
- Pino do Venturi em aço inoxidável
- Mola aço inoxidável
- Venturi em aço inoxidáve
1 - MANÔMETRO MAN-01S
- Manômetro de 80 mm.
- Tipo reto com visor de vidro seco.
- Escala de 99 a 120 °C
- Escala de 0 a 1 kgf/cm² com barra em 3 níveis de cor
- Caixa com pintura epóxi na cor preta.
- Barra da escala de 3 cores, normal, atenção e perigo.
- Conexão de 1/4 BSP.
Conjunto fornecido com todos os componentes com certificado de calibração.

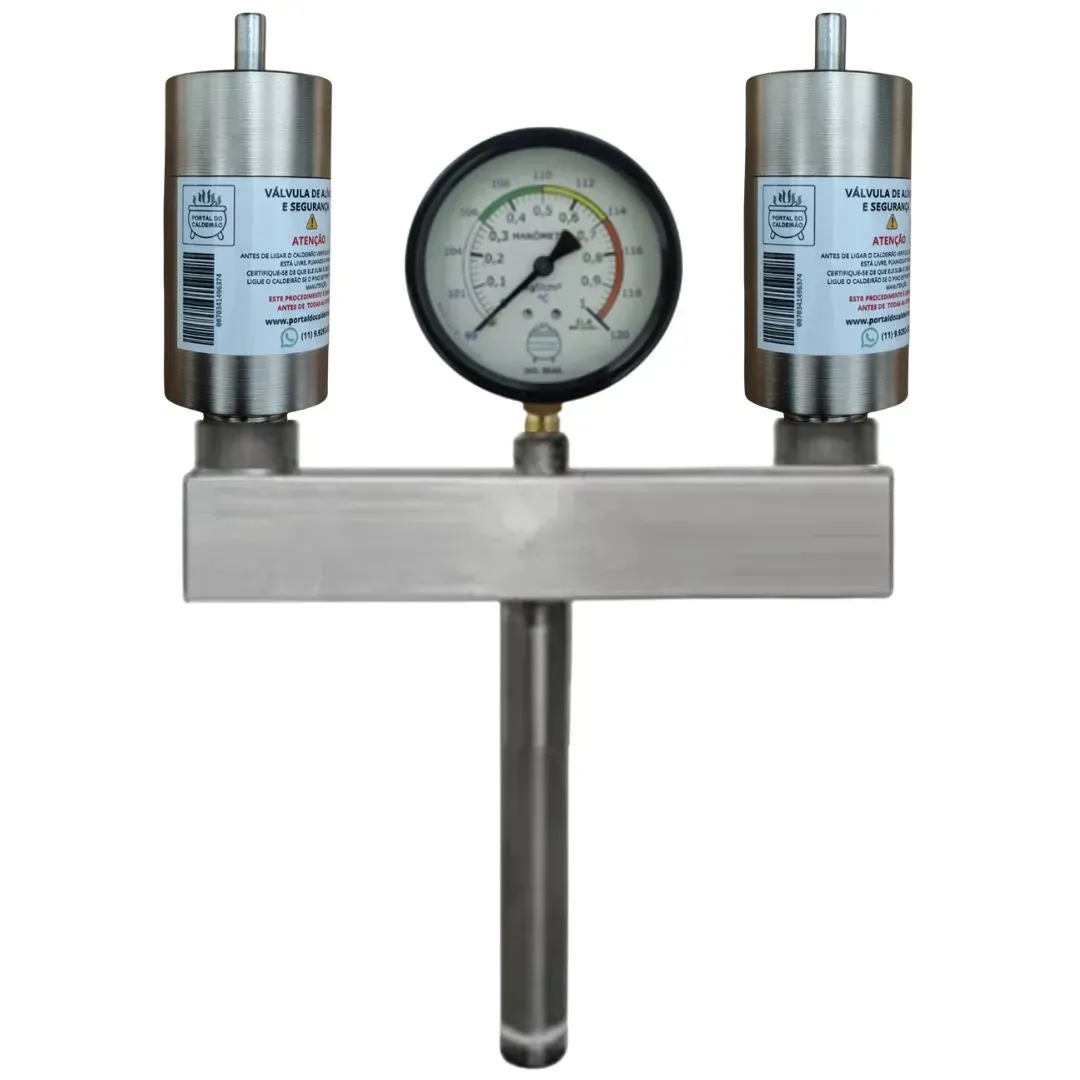

Conjunto de segurança para caldeirão industrial, com duas válvulas
de segurança
e manômetro modelo CS2V1M-02
1 - VÁLVULA DE ALIVIO VASC-01
- Pressão de abertura inicial 0,3 kgf/cm².
- Set Point = Pressão de trabalho 0,5 kgf/cm².
- Conexão 3/4 BSP.
- Corpo, conexão e tampa em alumínio Billet com níquel cromo duro.
- Pino do Venturi em aço inoxidável
- Mola aço inoxidável
- Venturi em aço inoxidáve
1 – Válvula de segurança VSC-03
- Pressão de abertura inicial 0,6 kgf/cm².
- Set Point = Pressão de trabalho 0,7 kgf/cm².
- Conexão 3/4 BSP.
- Corpo, conexão e tampa em alumínio Billet com níquel cromo duro.
- Pino do Venturi em aço inoxidável
- Mola aço inoxidável
- Venturi aço inoxidáve
1 - MANÔMETRO MAN-01E
- Manômetro de 80 mm.
- Tipo reto com visor de vidro seco.
- Escala de 99 a 120 °C
- Escala de 0 a 1 kgf/cm² com barra em 3 níveis de cor
- Caixa com pintura epóxi na cor preta.
- Barra da escala de 3 cores, normal, atenção e perigo.
- Conexão de 1/4 BSP.
Conjunto fornecido com todos os componentes com certificado de calibração.
